Der Streifenlicht-Scanner

Activity 101 ist ein hochqualitativer, hundertfach weltweit bewährter optischer 3D-Streifenlicht-Scanner für die Dentalindustrie, der bei vielen namhaften Grosslabors und Maschinenherstellern unter anderem Namen angeboten bzw. geführt wird. Bei uns ist und bleibt er der bewährte Activity 101 aus dem Hause SmartOptics.

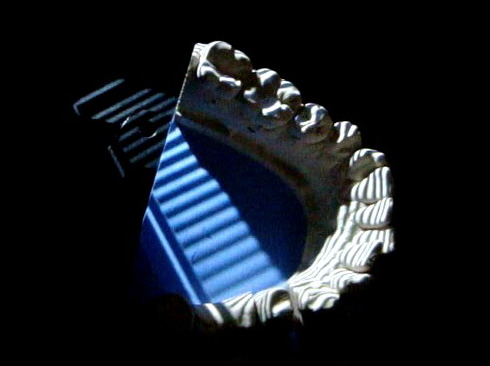

Der optische Messkopf arbeitet dabei mit dem Messprinzip der Streifenprojektion. Die Oberfläche des Messobjekts wird nach einem patentierten Verfahren mit einem Streifenmuster beleuchtet. Eine Kamera beobachtet das beleuchtete Objet von der Seite. Aus der sich daraus ergebenden Verschiebung der Streifen wird die Oberflächenform des Objekts erkannt und berechnet.

Das zu vermessende Kiefermodell wird mittels eines speziellen Objektträgers auf der Positionierungseinheit fixiert.

Der Benutzer führt zunächst eine Scandefiniton anhand eines 2D-Prescans durch.

Danach bewegt der Activity 101 das Kiefermodell und führt automatisch Messungen aus verschiedenen Richtungen durch. Der Scanner ermöglicht durch seine intelligente Achspositionier-Einheit die Messung des mit Hilfe des Prescans definierten Bereichs oder eines kompletten Zahnkieferbogens ohne Umspannen des Modells.

Um ein komplettes Kiefermodell zu scannen, wird dieses mit Hilfe von vier Bewegungsachsen in Teilabschnitten unter verschiedenen Betrachtungswinkeln, welche mittels der Positioniereinheit eingestellt werden, gemessen. Die Einzelmessungen werden dann anschliessend durch die Software zu einem kompletten Datensatz zusammengesetzt.

Der Scanner liefert so ein 3-dimensionales Abbild des Modells. Die Ergebnisse stehen im STL-Datenformat zur Verfügung und können zum rechnergestützten Design und zur automatisierten Fertigung von Zahnersatz verwendet werden.

Activity 101 ist damit ein unverzichtbarer Bestandteil in jeder dentalen CAD/CAM Fertigungskette.

Hohe Genauigkeit - kurze Scanzeiten - Ergebnisse höchster Präzision

Spezifikationen

Leistungsmerkmale:

• Scanfunktion für Gegenkiefer, Quetschbiss, Kronen, Inlays und Implantate
• Scan des kompletten Gebissbogens ohne Umspannen
• Intuitives Interface
• Einfachste Bedienung der Anwendersoftware
• Freie Datenschnittstelle
• Ausgangsdaten im stl. -Format
• Kleinste Scanzeiten ( Einzelstumpf <1 min / Komplettkiefer <3 min )
• Hohe Messgenauigkeit von +/- 20µm
• Grosses Scanfeld 65 x 30mm

Vorteile:

• erleichtert den dentalen Fertigungsprozess
• einfachste Handhabung, auch von “Nicht-PC-Experten” simpel zu bedienen.
• kurze Scanzeiten
• höchste Genauigkeit
• top Preis-Leistungs-Verhältnis
• erhältlich in 5 verschiedenen Farben
• 2 Jahre Garantie

Technische Daten:

• Modellgrösse maximal : ca.90mm Durchmesser
• Scanbereich in der Höhe: 30mm
• Anschluss: Firewire, USB
• Software Sprachen: Deutsch, Englisch, Französisch, Italienisch
• Abmessungen ca. (HxBxT): 560 x 360 x 360mm
• Gewicht: ca. 45 Kg:

Dokumente und Videos zum Produkt Streifenlichtscanner Activity 101

Auf unseren neuen Dental CAD CAM Seiten zeigen wir Ihnen innerhalb der nächsten Wochen etliche Videos und viele weiter Screenshots über die einfache Bedienung der von uns verwendeten Komponenten und deren Software .

Zusätzlich wird es in einigen Wochen Videoanleitungen zu den verwendeten Produkten geben.
